Dessinateur du Batiment 3D/2D

Introduction au Projet

Ce projet vise à améliorer l'efficacité énergétique d'une maison individuelle par le biais de l'isolation thermique par l'extérieur (ITE). Cette méthode permet de renforcer l'isolation du bâtiment tout en rénovant son apparence extérieure. Le projet inclut la préparation et la soumission de la déclaration préalable de travaux, nécessaire pour obtenir les autorisations légales avant de commencer les travaux.

Détails du Projet

1. Étude Préliminaire et Relevé in situe

Avant de commencer les travaux, une étude préliminaire est réalisée pour évaluer l'état actuel de la maison et déterminer les matériaux et techniques les plus adaptés pour l'isolation par l'extérieur.

- Relevé de maison existant : Prise des dimensions de la maison existante

- Choix des matériaux : Sélection des isolants (comme la laine de roche, le polystyrène expansé, etc.) et des finitions extérieures (enduits, bardages, etc.).

2. Préparation de la Déclaration Préalable

Pour les travaux d'isolation par l'extérieur, une déclaration préalable de travaux doit être soumise à la mairie. Je prends en charge la préparation et la soumission de ce dossier, qui inclut :

- Plans de situation : Indication de la localisation de la maison et des modifications prévues.

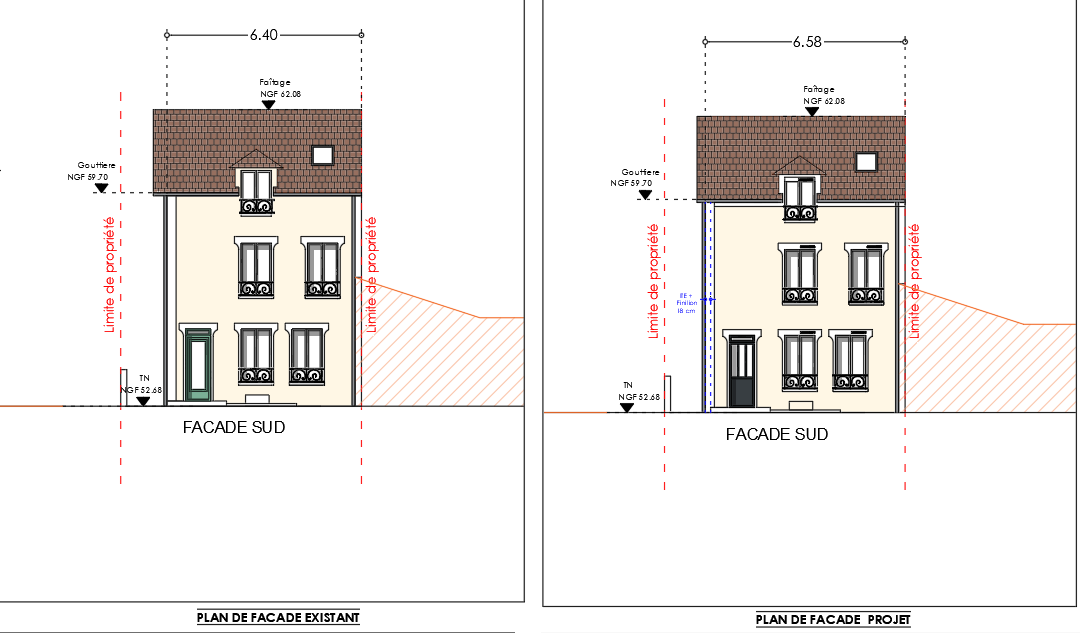

- Plans de façades : Dessins détaillés des façades avant et après les travaux, montrant les modifications apportées par l'isolation.

- Descriptif des travaux : Explication détaillée des travaux d'isolation prévus, des matériaux utilisés et des techniques employées.

- Photographies : Photos des façades actuelles pour permettre une comparaison avant/après.

- Formulaire Cerfa : Complétion et soumission du formulaire Cerfa correspondant à la déclaration préalable de travaux.

Logiciels Utilisés

Pour garantir la précision et l'efficacité de notre travail, nous utilisons les logiciels suivants :

AUTOCAD : Pour la création des plans techniques et des dessins détaillés.

SKETCHUP : Pour les modélisations 3D, permettant de visualiser le projet finalisé avant le début des travaux.

PHOTOSHOP : Pour la retouche des images et la création de rendus visuels de haute qualité.

Introduction au Projet

Ce projet consiste en la construction de 3 maisons jumelées de style moderne située dans une zone résidentielle calme. Le projet inclut toutes les étapes nécessaires, depuis la conception initiale jusqu'à l'obtention du permis de construire. Notre objectif est de créer une habitation confortable, éco-responsable et esthétiquement plaisante.

Détails du Projet

1. Conception et Plans de Permis de Construire

J'ai élaboré des plans de permis de construire détaillés, qui incluent :

- Plan de masse : Ce plan montre l'implantation de la maison sur le terrain, incluant les distances par rapport aux limites de la propriété et aux autres structures.

- Plans d'aménagement : Ces plans détaillent l'organisation intérieure de la maison, optimisant chaque espace pour maximiser la fonctionnalité et le confort.

- Plans de façades : Les plans de façades présentent l'aspect extérieur de la maison, en accord avec le style architectural choisi et les réglementations locales.

- Plan de toiture : Ce plan détaille la structure et la couverture de la toiture, garantissant une isolation et une étanchéité optimales.

2. Étude Thermique

Je réalise une étude thermique approfondie pour assurer que la maison respecte les normes énergétiques en vigueur. Cette étude inclut :

- Analyse de l'isolation thermique des murs, toitures et sols.

- Calcul des besoins énergétiques pour le chauffage, la ventilation et la climatisation.

- Recommandations pour l'utilisation de matériaux et de technologies éco-responsables.

3. Complétion du Formulaire Cerfa

Je compléte et soumet le formulaire Cerfa nécessaire pour l'obtention du permis de construire. Ce formulaire inclut toutes les informations relatives au projet, telles que les détails du terrain, les caractéristiques techniques du bâtiment et les certifications requises.

Logiciels Utilisés

Pour garantir la précision et la qualité de nos plans et études, nous utilisons les logiciels suivants :

AUTOCAD : Pour la création de plans techniques précis.

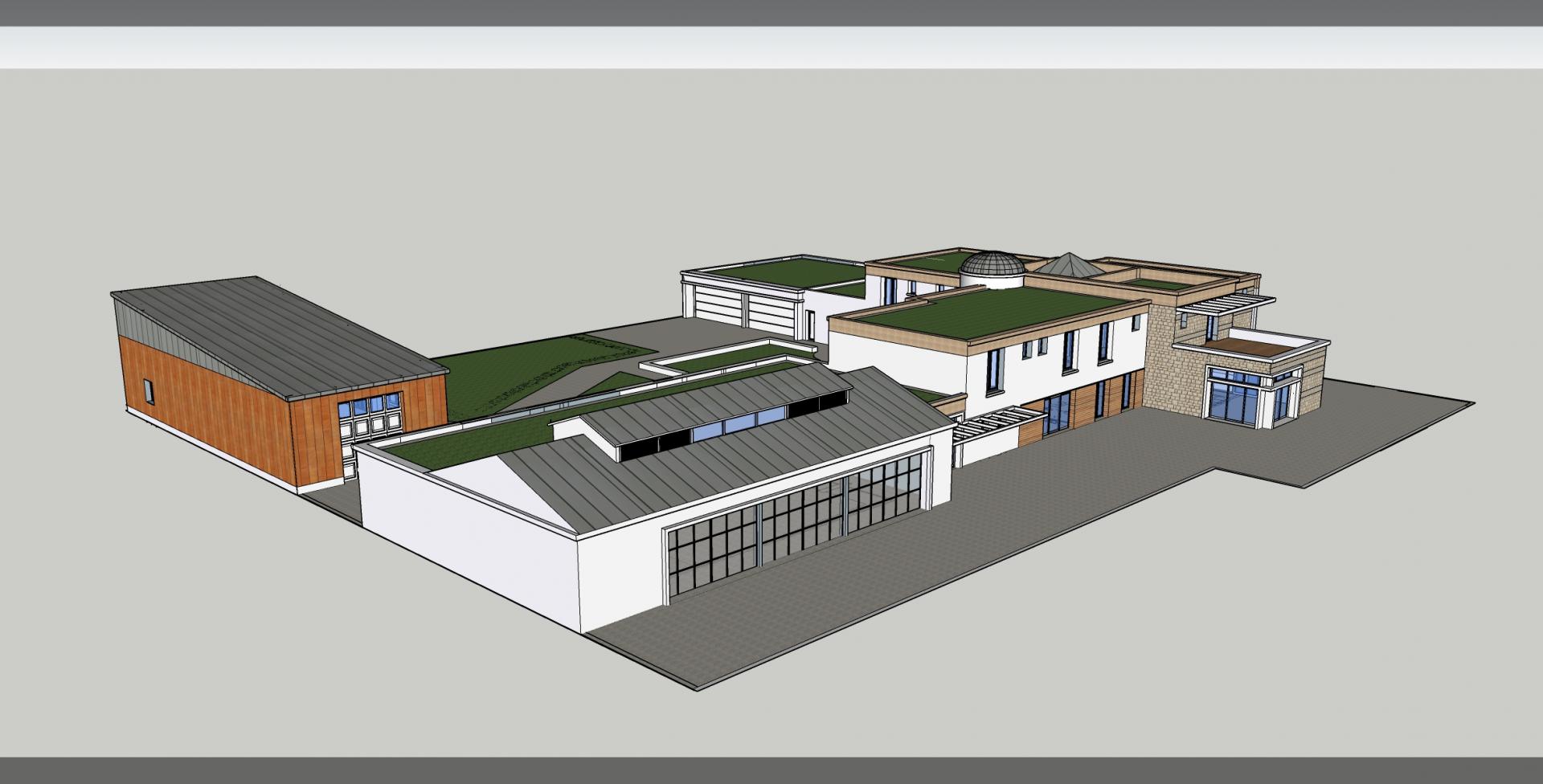

SKETCHUP : Pour des modélisations 3D intuitives et interactives.

PHOTOSHOP : Pour la retouche des images et la création de rendus visuels attrayants.

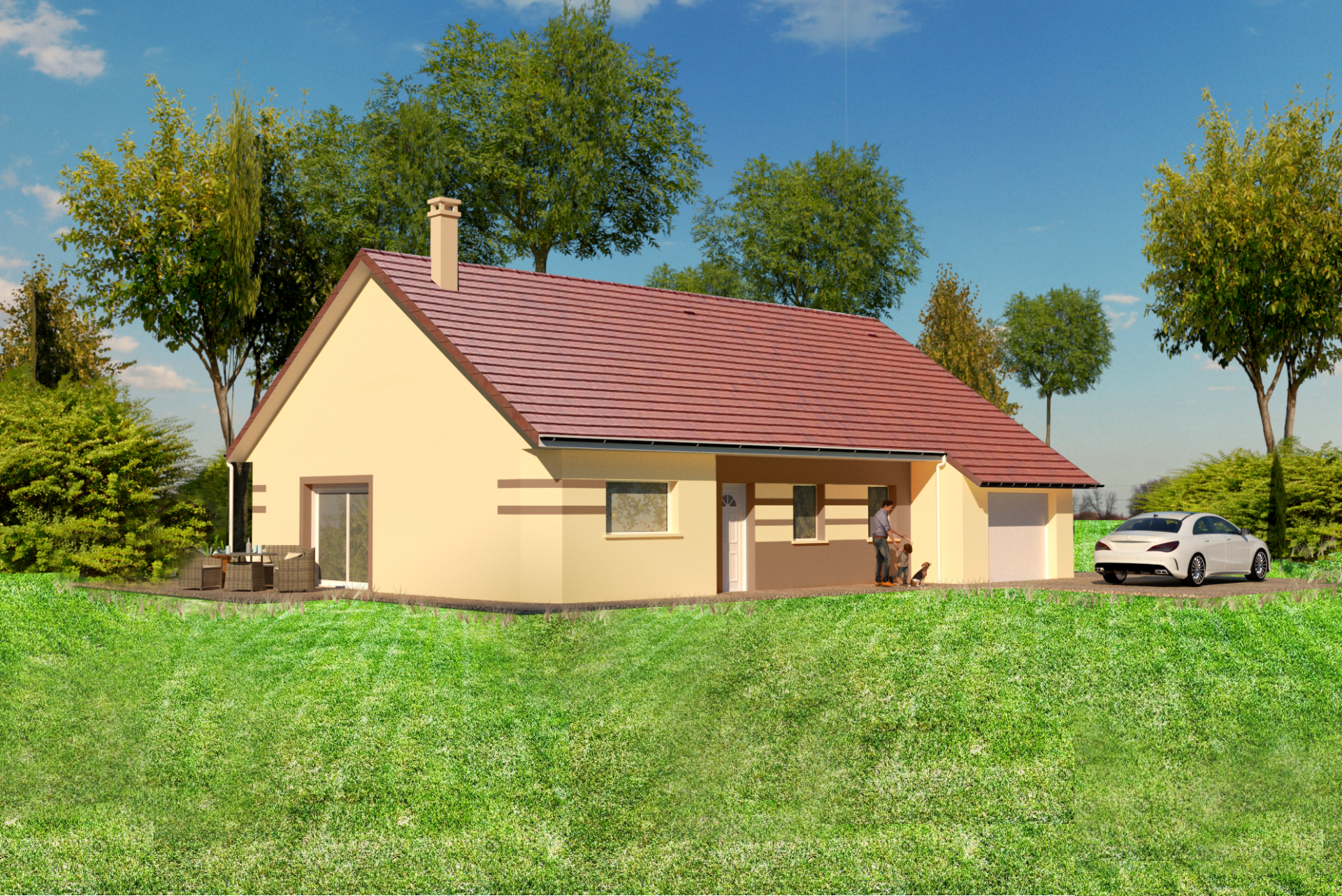

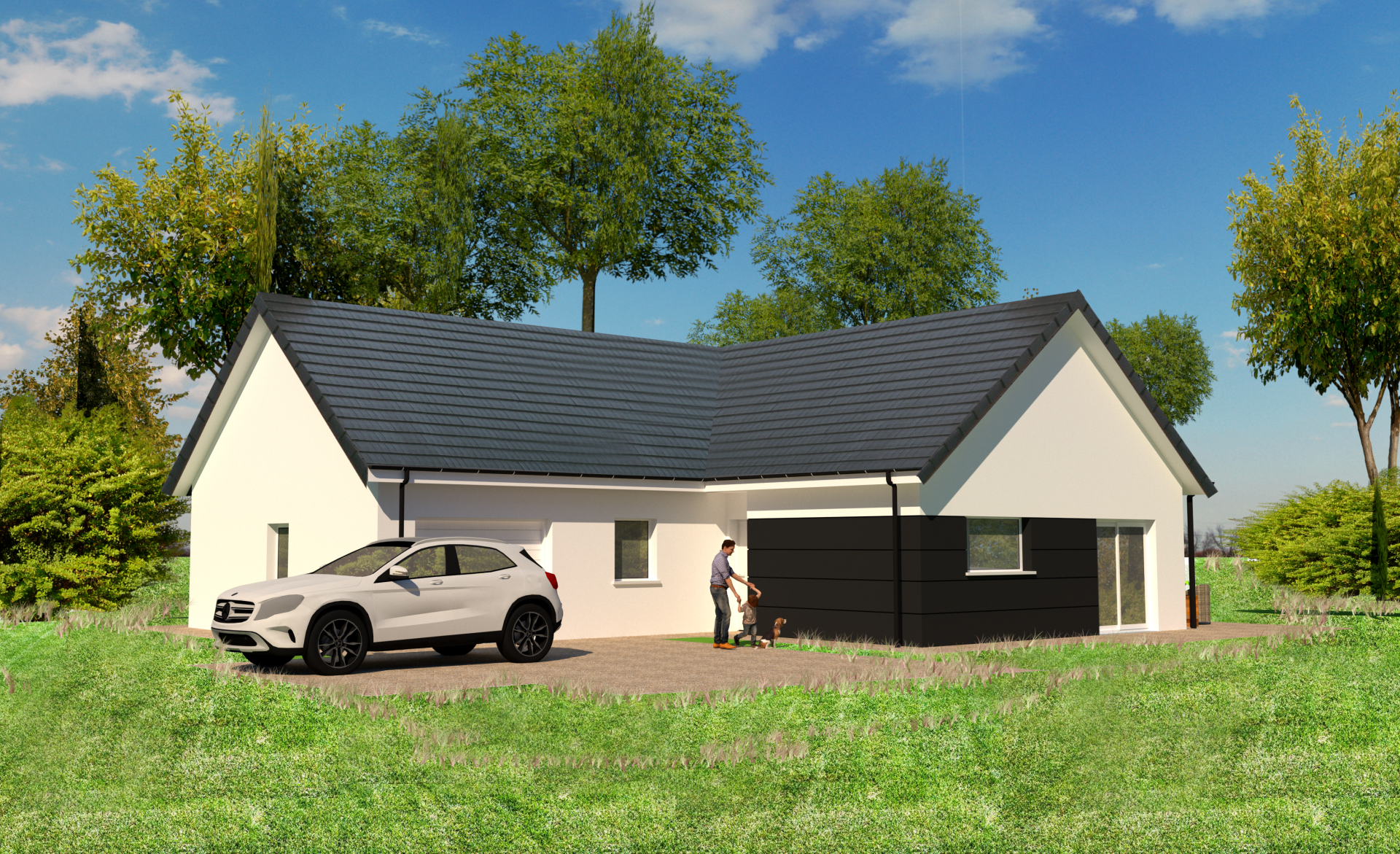

VRAY : Pour des visualisations 3D réalistes, aidant à mieux percevoir le projet final.

Conclusion

Ce projet de construction d'une maison individuelle est conçu pour offrir un espace de vie moderne, confortable et éco-responsable. Grâce à notre expertise et à l'utilisation de logiciels avancés, j'assure une réalisation de haute qualité qui répond aux attentes du client et respecte toutes les réglementations en vigueur. Contactez-moi dès aujourd'hui pour en savoir plus sur ce projet et découvrir comment je peux vous aider à réaliser vos ambitions de construction

Descriptif

Permis de Construire Complet

( Plans permis de construire + Etude thremique + Cerfa)

Plans de Masse

Plans d'amenagement

Plan de Façades

Plan de toiture

Logiciels utilisées

AUTOCAD - SKETCHUP - PHOTOSHOP - VRAY
